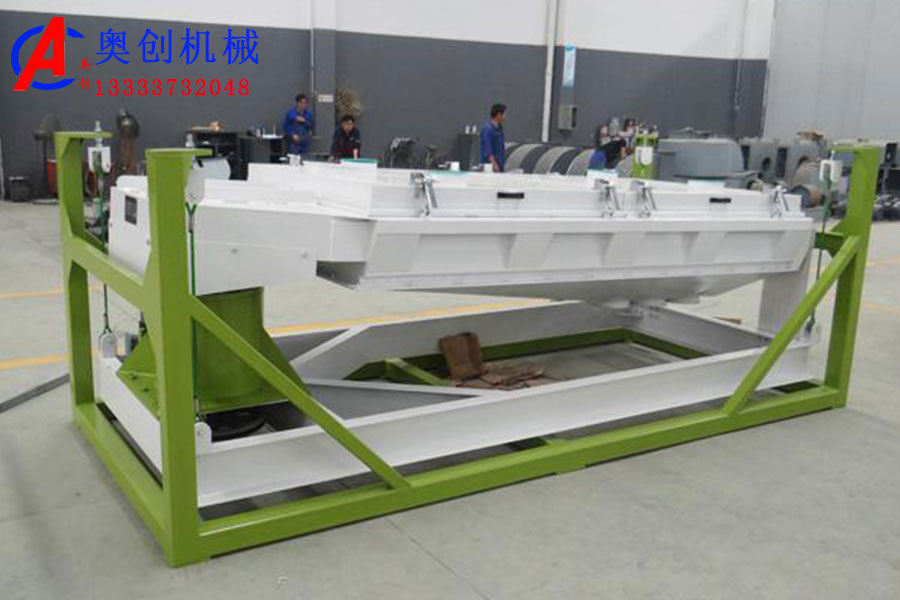

饲料肥料回转分级筛--平面回转筛
平面回转筛是引进国外技术，针对尿素粘性比较大的特性而研发的一种新型筛机，所以也叫平面回转尿素筛分机，可应用于粮食、食品、化工、制糖、陶粒、采矿、医药、冶金、建材、矿山、造纸等多个行业，对吸湿性性强、粘性大、易堵孔和粘网的物料。模仿人工筛分的效果，处理量大，筛分效率高。
奥创平面回转筛特点：
1.结构紧凑，外形整齐，美观
2.工作稳定可靠，操作维修方便
3.该机运用特殊的平衡方式（设有偏心平衡块）使筛体筛分过程中各个方向的惯性力都能够完全平衡，因而振动小，噪声低，运转平稳。
4.该机融合了圆运动，椭圆运动以及往复直线运动的优点，并设计了筛面清理装置，因而产量大，筛分效率高，动耗小。
5.主要部件使用机械折弯，铆接，焊接。密封性良好。
6.传动装置：采用皮带传动。传动平稳，可靠，噪音小，安装维修方便。
平面回转筛工作原理：
平面回转筛倾角为5~10°的筛体由传动装置驱动。物料运动轨迹在进料端为水平圆周运动，在长度方向逐渐变成椭圆运动，最后在出料端转变成近似往复直线运动。通过进料口喂入的物料，在平面回转筛体运动作用下，均匀的分布在整个筛网上，并产生自动分级，从而使料层下粒度较小的物料迅速过筛，而上面粒度相对较大的物料则向出料端运动。在移动过程中，由于没有搅拌和垂直跳动，因而其中较小的颗粒紧贴筛面，随时可以过筛。
出料端筛体的运动为近似往复直线运动，是筛理作用逐渐减弱。从而使大于筛孔尺寸的颗粒迅速向出口方向移动，直到排出机外，完成物料的整个筛分。在筛理过程中，不断跳动的弹性跳动小球，有效地防止物料堵塞筛孔，保证了筛理的高效率。平衡块使筛体在运动的过程中各个方向的惯性力都得以平衡，从而保证了筛体运动的平稳性。

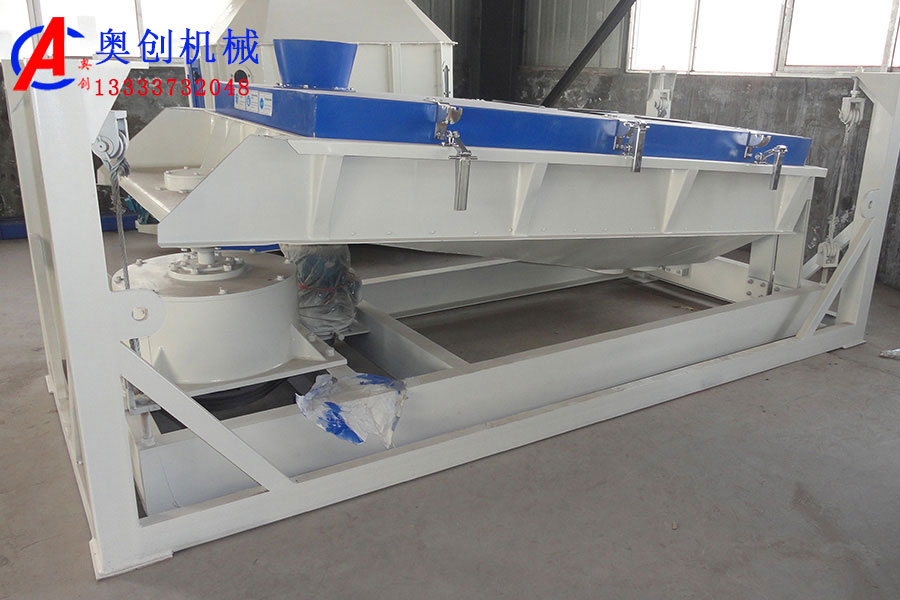

平面回转筛结构
1、进料装置的设计进料装置由进料管、软布套筒和进料箱组成。进料管内设有锥形圆筒，可改变物料落点的位置，引导物料落入进料箱的中心部位；进料箱内固定有分料板，可以伸缩调节，以使物料沿筛面宽度均匀分布。
2、筛格的设计筛格由筛格框架、筛板框架、筛板等组成。筛体内部分别安装上前筛格和后两个筛格，大于筛板上孔尺寸的物料流在筛格上，而小于筛孔尺寸的物料则通过筛孔到达筛格下面，提高了物料筛分精度。
3、出料机构的设计出料箱由箱体、大杂出料斗、小杂出料斗、物料出料斗等组成，可以做到分级出料，提高了工作效率。
4、驱动装置的设计振动电机安装子啊筛体前部，传动装置包括电动机、塔形V带轮、V胶带及两块扇形偏重等组成。可以通过改变V带在塔轮上的位置可以改变筛体的转速。调节偏心块改变激振力。
5、筛体的设计筛体由钢板焊接及螺栓连接而成，内装有两层抽屉式筛格，筛面采用橡皮球清理，既能够做到分级筛料和储存，同时还能够清理筛网，减少堵塞。
